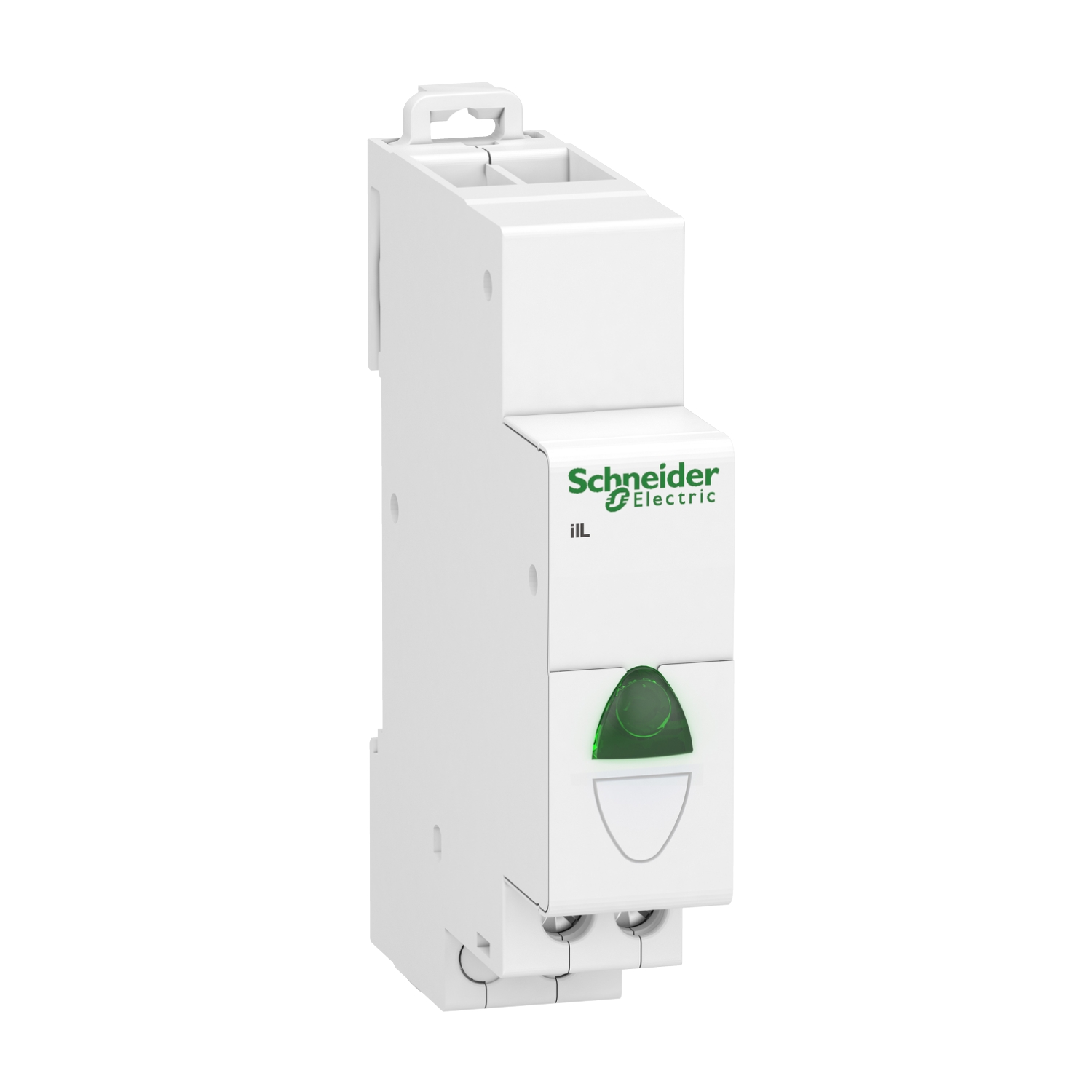

Indicator luminos Schneider A9E18321 este un dispozitiv modular de semnalizare, destinat indicării vizuale a prezenței tensiunii în circuitele electrice. Produsul face parte din gama Acti9 iIL de la Schneider Electric și este prevăzut cu un LED verde, cu consum redus de energie.
Indicatorul funcționează la o tensiune nominală de alimentare de 110–230V AC, la frecvența de 50/60Hz. De asemenea, permite alimentarea în curent continuu la o tensiune de 110–130V DC.
Datorită construcției modulare, dispozitivul poate fi instalat în tablouri electrice de distribuție, oferind o modalitate simplă de verificare vizuală a prezenței tensiunii în circuitul monitorizat.
LED-ul verde are un consum de numai 0,3W și o durată de viață declarată de până la 100.000 de ore, în condițiile de funcționare specificate de producător.
Caracteristici indicator luminos Schneider A9E18321
Modelul Acti9 iIL A9E18321 este proiectat pentru semnalizarea locală a prezenței tensiunii electrice.
Atunci când dispozitivul este alimentat corespunzător, LED-ul verde se aprinde și indică prezența tensiunii la bornele sale.
Construcția compactă permite montarea pe șină DIN simetrică, alături de întreruptoare automate, dispozitive diferențiale și alte aparate modulare.
Carcasa este realizată în culoarea alb RAL 9003 și are o lățime de 18 mm, echivalentul unui modul standard de tablou electric.
LED-ul integrat nu este interschimbabil, iar dispozitivul este conceput pentru funcționare fără întreținerea sursei luminoase.
Specificații tehnice
- Producător: Schneider Electric
- Cod produs: A9E18321
- Gamă: Acti9
- Serie: iIL
- Tip produs: indicator luminos modular
- Culoare semnalizare: verde
- Sursă luminoasă: 1 LED integrat
- Tensiune alimentare AC: 110–230V
- Tensiune alimentare DC: 110–130V
- Frecvență: 50/60Hz
- Consum: 0,3W
- Durată de viață LED: până la 100.000 ore
- Montaj: șină DIN simetrică
- Lățime: 18 mm
- Înălțime: 82 mm
- Adâncime: 69,5 mm
- Număr module: 1 modul de 18 mm
- Culoare carcasă: alb RAL 9003
- Standard: IEC 60947-5-1
- Temperatură de funcționare: -35°C până la +70°C
Utilizare indicator luminos Schneider A9E18321 în tablouri electrice
Indicatorul luminos poate fi utilizat în tablouri electrice rezidențiale, comerciale și industriale pentru semnalizarea vizuală a prezenței tensiunii.
Este potrivit pentru aplicații în care operatorul trebuie să identifice rapid dacă un anumit circuit de semnalizare este alimentat.
Dispozitivul poate fi integrat în tablouri de distribuție, panouri de comandă și alte ansambluri electrice modulare.
Lumina verde permite identificarea vizuală a stării de alimentare a circuitului conectat, fără utilizarea permanentă a unui instrument de măsură.
Totuși, indicatorul nu înlocuiește verificarea absenței tensiunii cu un aparat de măsură adecvat înaintea intervențiilor asupra instalației.
Avantajele indicatorului Schneider Acti9 iIL
- Semnalizare luminoasă prin LED verde
- Consum redus de energie, de numai 0,3W
- Durată de viață declarată de până la 100.000 ore
- Compatibil cu alimentare 110–230V AC
- Permite și alimentare 110–130V DC
- Montaj simplu pe șină DIN
- Lățime compactă de un modul
- Integrare în tablouri electrice modulare
- LED integrat, fără necesitatea înlocuirii periodice
- Produs din gama Schneider Electric Acti9
Recomandări pentru instalare
Montajul trebuie realizat de personal calificat, conform instrucțiunilor producătorului și schemei electrice a instalației.
Înainte de conectare trebuie verificată tensiunea de alimentare și compatibilitatea cu circuitul în care va fi instalat.
Indicatorul are rol exclusiv de semnalizare și nu oferă protecție împotriva suprasarcinilor, scurtcircuitelor sau curenților diferențiali.
Schneider Electric Acti9 iIL A9E18321 reprezintă o soluție compactă pentru semnalizarea prezenței tensiunii în tablouri electrice, combinând consumul redus cu montajul modular pe șină DIN.
