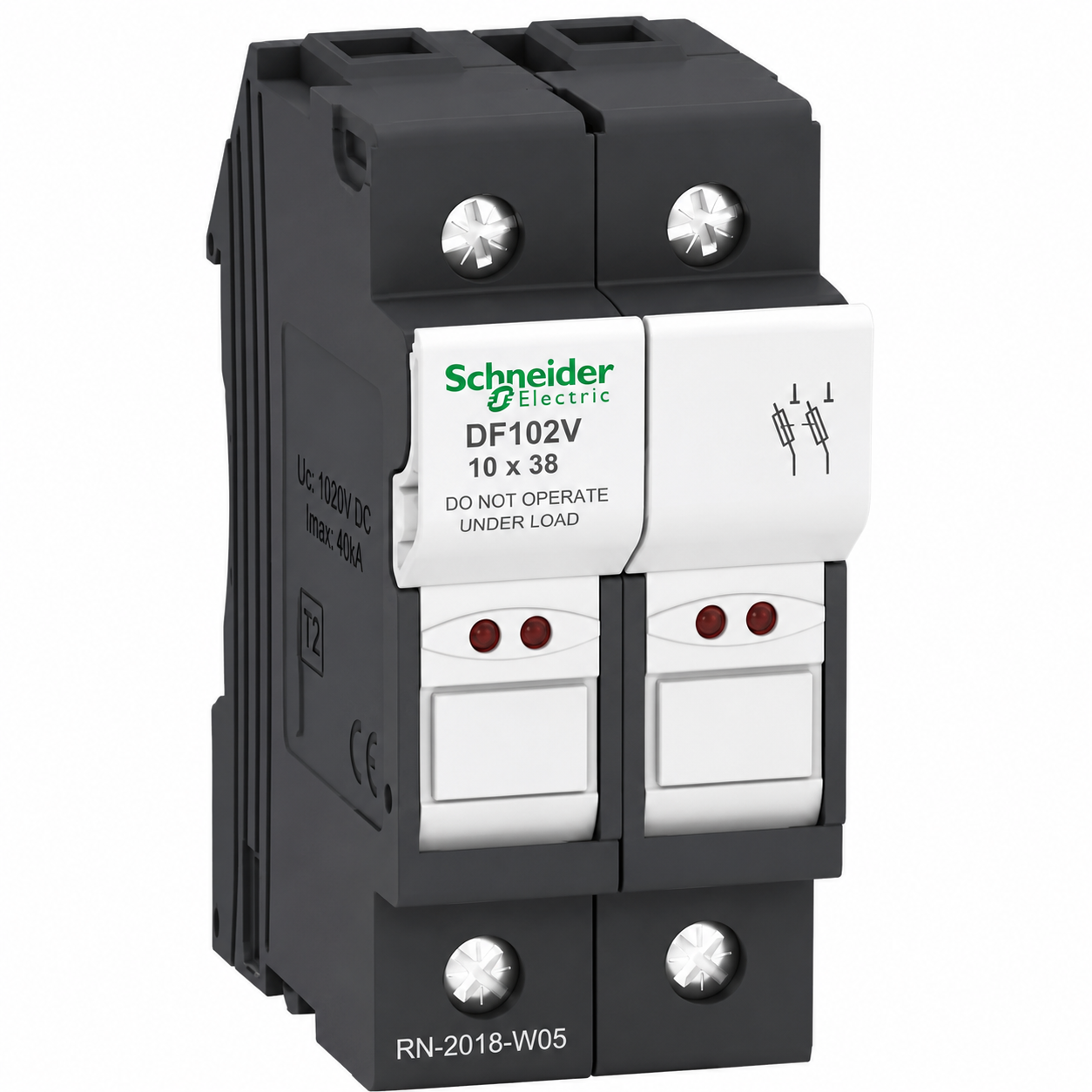

Separator cu fuzibil 2P 32A 10 X 38 mm curent alternativ, DF102V Schneider Electric

Separator cu fuzibil Schneider DF102V este un dispozitiv din gama TeSys, proiectat pentru protecția și separarea sigură a circuitelor electrice în tablouri de distribuție. Separator cu fuzibil Schneider DF102V permite utilizarea siguranțelor fuzibile de 10×38 mm, oferind siguranță ridicată în exploatare.

Descriere – Suport de siguranțe TeSys DF10

Suportul de siguranțe TeSys DF10, din gama TeSys a producătorului Schneider Electric, este proiectat pentru protecția și separarea sigură a circuitelor electrice bifazate. Acesta este compatibil cu siguranțe fuzibile de tip gG și aM, dimensiune 10×38 mm, fiind ideal pentru aplicații de distribuție și protecția motoarelor electrice.

Datorită construcției robuste și compatibilității cu siguranțe gG și aM, separatorul cu fuzibil Schneider DF102V este potrivit pentru aplicații industriale și rezidențiale.

Suportul permite utilizarea siguranțelor până la 32 A și funcționează la tensiuni de până la 690 V AC/DC, oferind o rezistență ridicată la scurtcircuit de 120 kA, conform standardului SR EN 60947-3. Este echipat cu indicator vizual pentru siguranță arsă și funcție de comutare cu posibilitate de blocare cu lacăt, crescând siguranța în exploatare și mentenanță.

Montajul se realizează rapid pe șină DIN de 35 mm, iar bornele cu șurub permit conectarea cablurilor rigide sau flexibile de până la 16 mm². Designul compact, gradul de protecție IP20 și rezistența la foc de 960 °C fac din suportul de siguranțe TeSys DF10 o soluție fiabilă pentru tablouri electrice industriale și rezidențiale.

Date tehnice – Suport de siguranțe TeSys DF10

General

• Gama: TeSys

• Nume produs: TeSys DF

• Cod produs: DF10

• Tip produs: Suport de siguranțe (fuse holder)

• Număr poli: 2P

• Dimensiune siguranță: 10 × 38 mm

• Tip siguranță acceptată:

  • gG (0…32 A)

  • aM (0…32 A)

• Compatibilitate cartușe: DF2CA, DF2CN

Tensiuni și curent

• Tensiune nominală de funcționare (Ue):

  • 690 V AC

  • 690 V DC

• Curent nominal de utilizare (Ie): 32 A la 400 V AC

• Curent termic convențional (Ith): 32 A (<20 °C)

• Tensiune nominală de izolație (Ui): 690 V AC

• Tensiune de ținere la impuls (Uimp): 6 kV

• Categorie de utilizare:

  • AC-20B – SR EN 60947-3

  • DC-20B – SR EN 60947-3

Performanțe la scurtcircuit

• Rezistență la scurtcircuit:

  • 120 kA la 400 V AC

  • 120 kA la 500 V AC

Indicații și control

• Tip control: Comutare cu posibilitate de blocare cu lacăt

• Semnalizare locală: Indicator siguranță arsă

Montaj și conexiuni

• Montaj: Șină DIN simetrică 35 mm

• Poziție montaj: Verticală (±23°)

• Conexiuni cu șurub:

  • 1 cablu rigid: 1…16 mm²

  • 2 cabluri rigide: 1…6 mm²

  • 1 cablu flexibil (cu/fără papuc): 1…16 mm²

  • 2 cabluri flexibile (cu/fără papuc): 1…6 mm²

• Cuplu strângere: 2,2 Nm

• Șurubelniță: PZ2 sau plată Ø 5,5 mm

Dimensiuni și ambalare

• Înălțime: 79,5 mm

• Lățime: 35 mm

• Adâncime: 61 mm

• Greutate netă: 0,085 kg

• Ambalare: Set de 6 bucăți

Mediu și condiții de operare

• Temperatură utilizare: -40…+70 °C (declasare peste 20 °C)

• Temperatură depozitare: -40…+70 °C

• Altitudine maximă: 2000 m

• Grad de protecție: IP20

• Grad de poluare: 3

• Rezistență la foc: 960 °C (IEC 60695-2-1)

Certificări și standarde

• • Standard principal: SR EN 60947-3

  • Alte standarde:

    • EN/IEC 60269-2

    • UL 4248-1

    • CSA C22.2 No 4248-1

    • EN 45545-2 R22 HL2

  • Certificări: IEC, UL, CSA, CCC, EAC, DNV-GL
