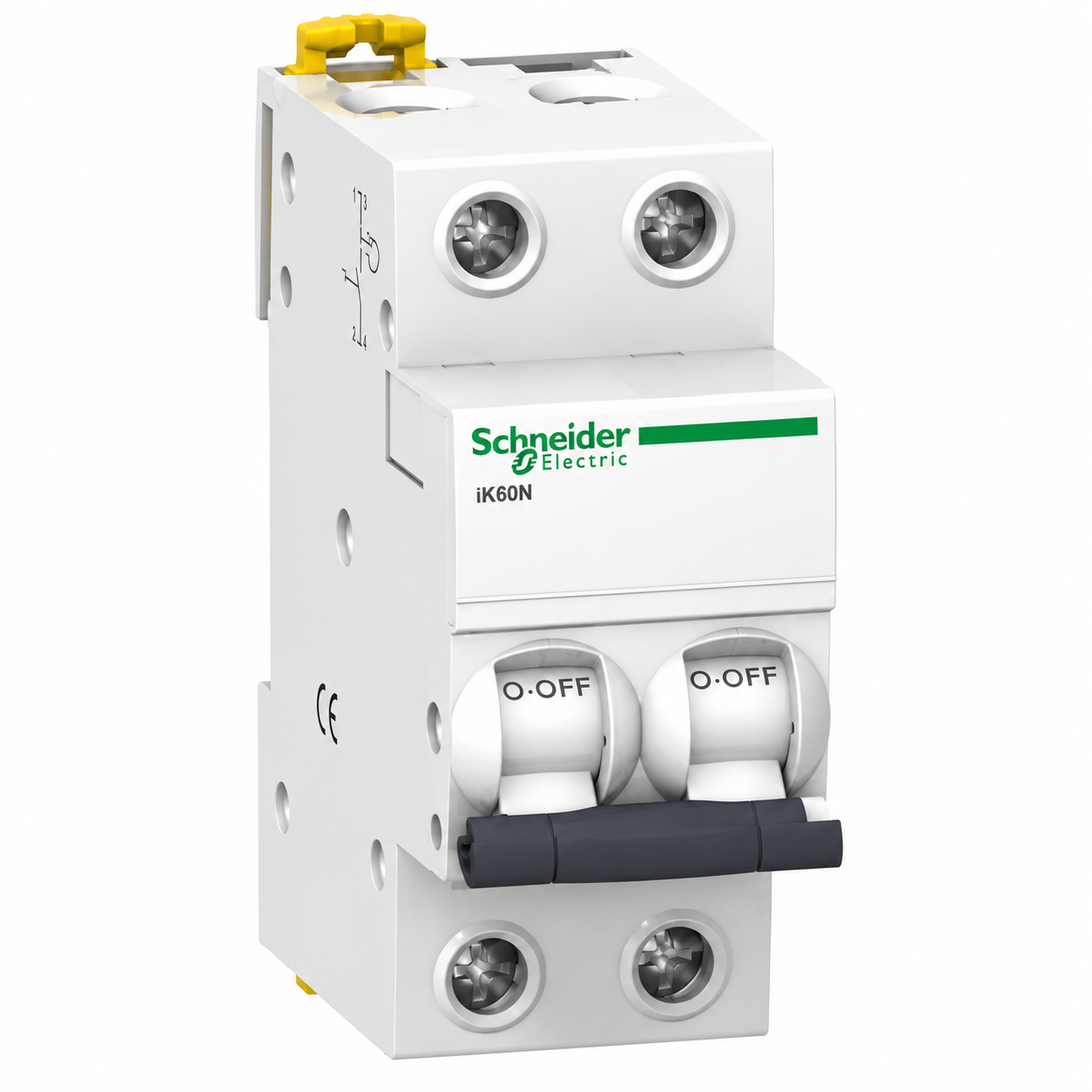

Siguranță Schneider A9K24216 2P 16A este un întreruptor automat modular din gama Acti9 iK60N, destinat protecției circuitelor electrice împotriva suprasarcinilor și scurtcircuitelor. Aparatul dispune de 2 poli protejați, are un curent nominal de 16 A și utilizează caracteristica de declanșare curba C. Schneider Electric
Modelul A9K24216 are o capacitate nominală de rupere la scurtcircuit Icn de 6000 A (6 kA) conform standardului IEC/EN 60898-1. Este un aparat termomagnetic conceput pentru instalarea modulară pe șină DIN și poate fi integrat în tablouri electrice împreună cu alte dispozitive modulare. Schneider Electric
Construcția bipolară permite întreruperea simultană a celor doi poli. Alegerea unui întreruptor automat de 16 A trebuie realizată în funcție de caracteristicile circuitului, secțiunea și modul de instalare al conductoarelor, precum și de cerințele proiectului instalației.
Caracteristici Siguranță Schneider A9K24216 2P 16A
Siguranță Schneider A9K24216 2P 16A utilizează o curbă de declanșare C, cu limită de declanșare magnetică indicată de Schneider la 5–10 × In. Aparatul funcționează la o frecvență de 50/60 Hz și dispune de protecție termomagnetică. eshop.se.com
Schneider a proiectat seria iK60N pentru o instalare flexibilă în tablouri electrice. Modelul este compatibil cu bare colectoare tip pieptene și dispune de clemă dublă, care permite demontarea aparatului inclusiv atunci când bara pieptene este montată. Alimentarea poate fi realizată prin partea superioară sau inferioară. Schneider Electric
Date tehnice
- Producător: Schneider Electric
- Gama: Acti9
- Serie: iK60N
- Cod produs: A9K24216
- Tip: întreruptor automat modular / MCB
- Număr poli: 2P
- Poli protejați: 2
- Curent nominal: 16 A
- Curba de declanșare: C
- Tehnologie declanșare: termomagnetică
- Capacitate de rupere Icn: 6 kA
- Standard: IEC/EN 60898-1
- Frecvență: 50/60 Hz
- Tensiune de izolație Ui: 440 V AC
- Tensiune de ținere la impuls Uimp: 4 kV
- Montaj: șină DIN
- Lățime: 36 mm
- Înălțime: 85 mm
- Adâncime: 78,5 mm
- Grad de protecție aparat: IP20
- Culoare: alb RAL 9003 eshop.se.com
Utilizare
A9K24216 este destinat protejării circuitelor electrice compatibile cu un curent nominal de 16 A. În cazul apariției unei suprasarcini sau a unui scurtcircuit, mecanismul termomagnetic determină declanșarea întreruptorului și întreruperea circuitului.
Formatul cu doi poli îl face potrivit pentru aplicațiile în care proiectul instalației necesită întreruperea simultană a celor doi conductori corespunzători. Pentru alegerea protecției trebuie luate în calcul caracteristicile instalației și ale consumatorilor conectați.
Integrarea pe șină DIN și compatibilitatea cu sistemele de bare tip pieptene facilitează utilizarea produsului în tablouri de distribuție și în instalații electrice realizate cu aparataj modular Acti9.
-
